Приликом мерења тврдоће делова, свима су познате три најчешће коришћене методе представљања тврдоће, и тоТврдоћа по Бринелу (ХБ), тврдоћа по Роквелу (ХР) и тврдоћа по Викерсу (ХВ). Међутим, за прве две тврдоће ћете понекад видети друге начине писања, као што је тврдоћа по Бринелу подељена на ХБС и ХБВ, тврдоћа по Роквелу се дели на ХРА, ХРБ, ХРЦ, итд. Које су разлике између ових различитих метода писања?

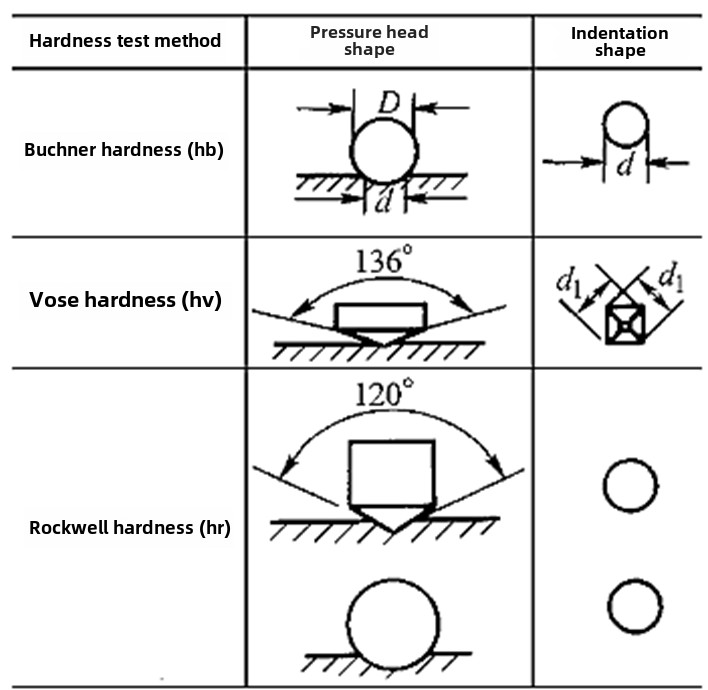

Хајде да прво погледамоТврдоћа по Бринелу. Принцип мерења је да се користи каљена челична кугла или куглица од карбида пречника Д да се притисне у површину материјала са одговарајућом испитном силом Ф. Након одржавања испитне силе одређено време, сила испитивања се уклања и средњи пречник д заосталог удубљења се мери микроскопом за читање. Вредност тврдоће се изражава притиском на јединичну површину удубљења сферне круне. Стварно мерење се може добити мерењем вредности д, а затим тражењем табеле да бисте добили вредност тврдоће.
Разлика између ХБС и ХБВлежи у различитим коришћеним материјалима са кугличним главама. ХБС представља вредност тврдоће по Бринелу измерену каљеним челичним кугличним индентором, који се често користи за мерење материјала чија је вредност тврдоће мања од 450ХБС. ХБВ представља вредност тврдоће по Бринелу мерену карбидним индентором и користи се за мерење материјала са вредношћу тврдоће од 450~650ХБВ. За материјале различите тврдоће мора се изабрати одговарајућа лоптаста глава, у супротном резултат мерења може бити нетачан због деформације куглице за утискивање.
Међутим, у најновијем стандарду ГБ/Т 231, прописано је да је дозвољено коришћење само утискивача карбидних куглица, а симбол тврдоће по Бринелу је ХБВ. И ХБ и ХБС су застарели.
Коришћењем мерења тврдоће по Бринелу, због велике преостале површине удубљења, може истинитије да одражава просечну тврдоћу материјала, а подаци мерења су стабилни, тако да се могу користити за мерење материјала са великим или неравним структурама (као што је ливено гвожђе). Постоји одређени однос између тврдоће по Бринелу и затезне чврстоће, тако да се вредност чврстоће материјала може проценити на основу његове вредности. Због великог удубљења Бринеловог мерења тврдоће није погодан за мерење тврдоће готових производа или танких металних лимова. Углавном се користи за мерење тврдоће сировина или-полупроизвода, као што су ливено гвожђе,-обојени метали (обојени-метали) и челик ниже тврдоће (као што је жарени, нормализовани и каљени челик).
Хајде да погледамоРоцквелл тврдоћа. Мерење тврдоће по Роцквеллу користи дијамантски конус или каљену челичну куглу као индентер. Под дејством испитног притиска Ф, индентер се утискује у површину материјала. Након одржавања наведеног времена, главна сила испитивања се уклања, почетна тестна сила се одржава, а вредност тврдоће се израчунава коришћењем преосталог прираста дубине удубљења. Током стварног мерења, Роцквелл вредност тврдоће може се директно очитати преко точкића на машини за тестирање.

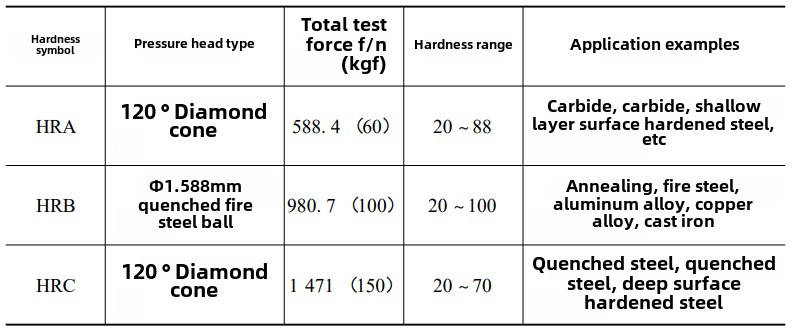

Разлика између ХРА, ХРБ и ХРЦ лежи у разлици у коришћеној сили утискивача и тестној сили. За детаље погледајте табелу испод.
У ствари, Роцквелл скала тврдоће није само подељена на А, Б и Ц, већ и од Д до К. Постоје многе друге скале, које се могу одабрати према различитим врстама материјала, тврдоћи и дебљини. За детаље, погледајте ГБ/Т 230 стандард.(МИД је врхунска компанија за прераду прецизних цнц делова у Кини. Компанија има софистицирану опрему, професионалну обраду делова високе прецизности нивоа тежине. Добар у разним медицинским, авијацијским, роботским и другим индустријама обраде и има богато искуство.)
Роцквелл тврдоћамерење има предности брзине, једноставности, малог удубљења и великог опсега мерења тврдоће. Може се користити за мерење готових производа или тањих радних комада. Међутим, тачност података, стабилност и поновљивост нису тако добри као тврдоћа по Бринелу. Обично је потребно тестирати три тачке на различитим деловима површине узорка и узети просечну вредност као вредност Роцквелл тврдоће материјала. Да би се осигурала тачност мерења тврдоће, Роцквелл тврдоћа генерално није погодна за мерење материјала са неуједначеном структуром.(文章来源:иМецханицс机械)
