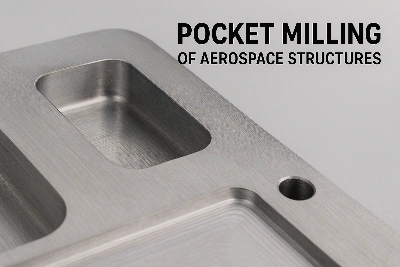

Оквири трупа авиона и кракови крила често се подвргавају агресивном уклањању материјала кроз џепно глодање како би се смањила тежина. Ови „џепови за осветљавање“ су од суштинског значаја за ефикасност конструкције-али стварају скривени изазов: како се унутрашњи материјал уклања, заостали напони се ослобађају неравномерно, што доводи до савијања или изобличења дела.
Тхе Цхалленге
Џепно глодање ублажава напрезање-нагомилане производње и термичке обраде{1}}заробљене у чврстом материјалу. Без пажљиве контроле, ово олакшање може изазвати видљиво геометријско одступање ребара, ивица или монтажних површина. За високо{4}}прецизне структурне компоненте, чак и мање искривљење чини делове неупотребљивим или захтева скупу поправку.
Приступ решења
Развили смо више{0}}технику за спречавање ризика од деформације:
Симетричне секвенце обраде
Урезивање се врши у пресликаном, наизменичном шаблону-нпр. глодање џепова са супротних страна узастопно-да би се избалансирало ослобађање од напрезања и минимизирала склоност искривљењу.
Интермедиате Стрес-Ублажавање жарења
Средње{0}}жарење које се обавља на контролисаним температурама (~300–400 степени за легуре алуминијума или одговарајући нивои за титанијум/легуре) опушта заостало напрезање пре завршног сечења.
Ниски{0}}Параметри сечења под напоном
Смањено радијално захватање, ниже брзине помака и охлађена течност за сечење се комбинују како би термички и механички стрес{0}}индуковано сечењем свели на апсолутни минимум.
Остварени резултати
Искривљеност је смањена на < 0,02 мм преко панела за осветљење од 1 метра у односу на > 0,1 мм на почетку
Завршни делови су испунили равност и толеранцију монтаже без прераде
Утицај времена циклуса је остао испод 10% захваљујући оптимизованом распореду жарења
Када је великим структурним компонентама потребно осветљавање кроз џепно глодање, процес није само уклањање материјала-већпредвиђање и управљање ослобађањем од стреса. Контролисаном симетријом, топлотном обрадом и нежним сечењем, ми осигуравамо да сваки изрезбарени џеп оставља део ближе тачном, а не даље од спецификације.
Ако се ово поклапа са изазовима са којима се суочавате-деформација у великим глоданим џеповима, прецизна равност у структуралним кућиштима-пошаљите ми своју датотеку посла (СТЕП или ИГЕС) и ја ћу предложити уравнотежену стратегију управљања стресом прилагођену вашем материјалу и машини.
