Производи за прераду и техничка позадина

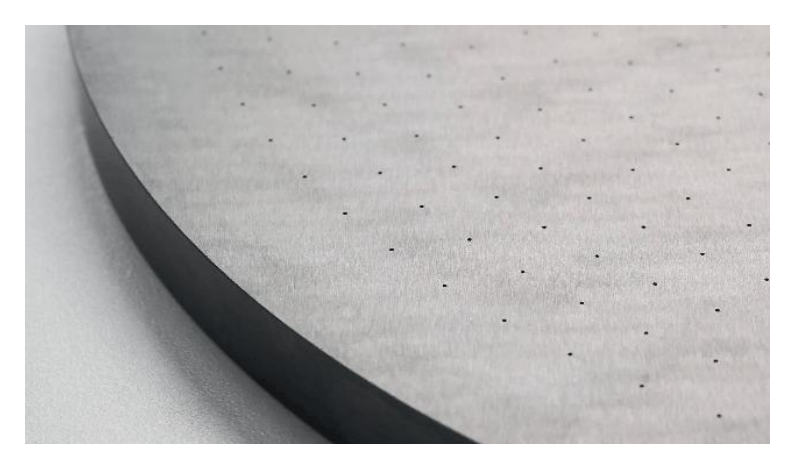

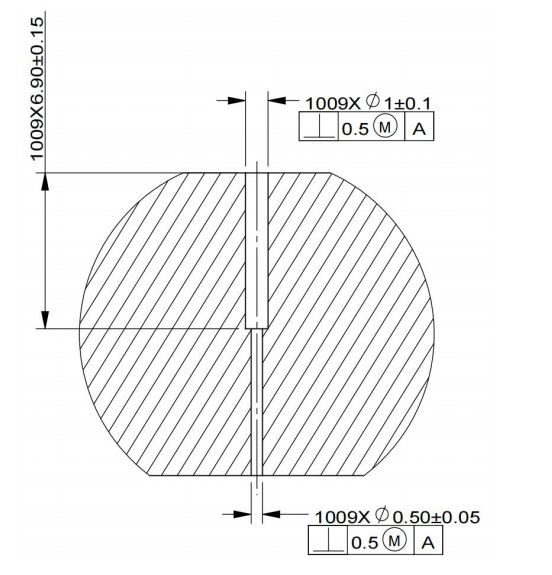

Произвођач полупроводничке опреме недавно је покренуо пројекат локализације плоча за распршивање од силицијум карбида, који захтева обраду два типа микрорупа низа од Д0,5×6,5 мм (однос дубине-према-пречника 13:1) и Д1×6,5 мм на подлози од силицијум карбида, тврдоће ХВ2.07 са тврдоћом ХВ2. Као основна компонента треће{10}генерације полупроводничке опреме за гравирање, ова компонента је дуго зависила од увоза. Његова тачност обраде директно утиче на принос производње чипова, а контрола стругања и напредак у односу дубине-према-пречника у обради микрорупа постали су кључна уска грла за домаћу замену.
Индустрија обрађује болне тачке
Традиционална решења за обраду суочавају се са три изазова:
Прво, тврдоћа силицијум карбида је блиска тврдоћи дијаманта, а обичне бургије могу да обраде само 3-5 рупа пре него што се истроше;
Друго, однос дубине{2}}према-пречника 13:1 отежава уклањање струготина, што може лако да изазове огреботине на зиду рупе или чак ломљење бургије;
Треће, цена увезеног ОЕМ-а је чак 28.000 јуана по комаду, а циклус испоруке је чак 6 месеци, што озбиљно ограничава безбедност домаћег ланца снабдевања полупроводничком опремом.
БИСХЕНрешења
Имајући у виду ултра{0}}тврде и крхке карактеристике силицијум карбида, БИСХЕН Р&Д тим је иновативно усвојио композитни процес „ултразвучне вибрације + интегрална ПЦД бушилица“:
Ултразвучна високо{1}}вибрација од 20 кХз смањује отпор сечењу за 45% и сарађује са независно дизајнираном ПЦД (поликристални дијамант) бушилицом како би се постигла континуирана и стабилна обрада 102 микрорупа Д0,5 мм, а век трајања једне бургије је повећан за 20 пута
Користећи ефекат ултразвучне кавитације за побољшање продирања расхладне течности, уситњавање рупе се контролише унутар 0,018 мм, што је боље од индустријског стандарда од 0,03 мм
Оригинални дизајн путање за уклањање спиралних струготина обезбеђује да храпавост зида рупе Ра мања или једнака 0,4 μм микрорупа са односом дубине-према-пречника 13:1 испуњава захтеве за чистоћу на нивоу полупроводника-
Вредност техничког продора
Ова верификација обраде је постигла две главне прекретнице: по први пут, трошкови обраде домаћих микрорупа за распршивање од силицијум карбида смањени су на 1/3 увозне цене, а циклус испоруке је смањен на 15 дана; Што је још више пробоја, ограничење односа дубине-према-пречника је повећано са уобичајених у индустрији 8:1 на 13:1, пружајући независне и контролисане гаранције делова за напредну процесну опрему за чипове испод 5нм.
