Прстенови са -танким зидовима, као што су кућишта мотора, велики прстенови конектора и друге критичне компоненте за ваздухопловство, често се производе са танким пресецима, али великог пречника. Иако су ови делови лагани и исплативи-, они долазе са значајним изазовима обраде. Танки зидови их чине веома подложним термичком изобличењу током обраде, посебно када се ради о-унутрашњим карактеристикама високе прецизности као што су проврти.
Тхе Цхалленге
Приликом обраде компоненти великих{0}}пречника са танким{1}}зинама, примарни изазов је управљањетермичко ширењетоком процеса резања. Како алат ступа у интеракцију са материјалом,локализовано стварање топлотедоводи донелинеарне термичке деформације, узрокујући да се део искриви или изобличи. Ово изобличење је посебно проблематично при машинској обради унутрашњих проврта или других прецизних карактеристика, јер чак и мали помак може угрозити интегритет дела.
Температурне флуктуацијеутичу на геометрију, што доводи до неусклађености критичних карактеристика.
Термичка дисторзијаотежава постизање чврстих толеранција за велике, сложене делове.
Неконтролисана топлотарезултира отпадом или прерадом због лоше тачности димензија.
Наш приступ решењу
Да би решио ове изазове, Бисхен Прецисион је развио интегрисану стратегију термичке контроле која комбинујенапредне технологије хлађења, Праћење температуре-у реалном времену, исистеми за ласерско профилисање:
Контрола температуре{0}}у реалном времену
Ми запошљавамоинфрацрвени температурни сензориинтегрисан у ЦНЦ процес обраде за континуирано праћење температуре алата и радног комада. Ово нам омогућава да прилагодимо параметре сечења како бисмо одржали стабилно термално окружење.
Сегментирани процес хлађења
Уместо непрекидног протока расхладне течности, користимо асегментирана стратегија хлађењакоји примењује расхладне течности у фазама, синхронизовано са фазама обраде. Ово спречава топлотни удар и минимизира ризик од неравномерног ширења материјала.
Ласерско профилисање за праћење{0}}у реалном времену
Да бисмо одржали тачност, користимосистеми за ласерско профилисањекоји мере површину дела и унутрашње карактеристике док се обрађује. Систем пружа повратне информације о померању димензија изазваним термичким ширењем, омогућавајући-компензацију у реалном времену и прилагођавање путање алата.
Пост-Опуштање обраде
После машинске обраде, делови се држе у контролисаном окружењу како би се материјал опустио, стабилизујући унутрашње напоне пре завршетка. Ово помаже да се обезбеди стабилност димензија и побољшава коначна тачност.
Резултати
| Метриц | Пре оптимизације | Након оптимизације |
|---|---|---|
| Одступање пречника отвора | ±0,03 мм | ±0,005 мм |
| Овалити Еррор | 0,06 мм | 0,01 мм |
| Тхермал Дистортион Пост{0}}Рез | Значајно | Минимално |
| Стопа отпада | 10% | <1% |
Случај примене: Прстен за монтажу мотора

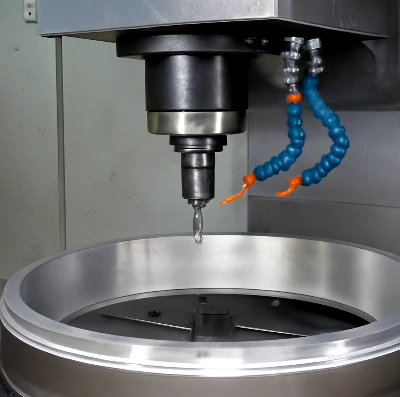

У недавном пројекту, имали смо задатак да обрадимо великипрстен за монтажу мотора од алуминијумске легуреса дебљином зида од 5 мм и спољним пречником од 500 мм. Компонента је захтевала високу прецизност у унутрашњем отвору за правилно уклапање са деловима који се спајају.
Без прецизне стратегије управљања топлотом, температуром{0}}изазвана дисторзија током сечења је изазвала неусклађеност отвора до 0,03 мм, што је довело до велике стопе отпада. Имплементацијом нашегвише-фазни систем хлађењаиласерско профилисање, смањили смо девијацију проврта на испод 0,005 мм, побољшавајући перформансе делова и смањујући отпад.
Закључак
Прецизна обрада делова са танким-зидовима, великог-пречника захтева пажљиву термичку контролу. Крозуправљање температуром у реалном-времену, сегментирано хлађење, иласерски{0}}навођена компензација, успешно смо решили проблем термичког ширења, обезбеђујући високу{0}}прецизност и производњу без кварова-критичних ваздухопловних и аутомобилских компоненти.
Ако се суочавате са изазовима са машинском обрадом великих -пречника танких{1}} зидова,контактирајте нас данасда научите како наши напредни процеси термичке контроле могу побољшати вашу ефикасност производње и квалитет делова.
