У прецизној механичкој монтажи, правац уградње округлих навртки (ГБ/Т812 стандард округлих навртки) често је предмет дискусије. У наставку сам сажео кључне тачке за вашу референцу.

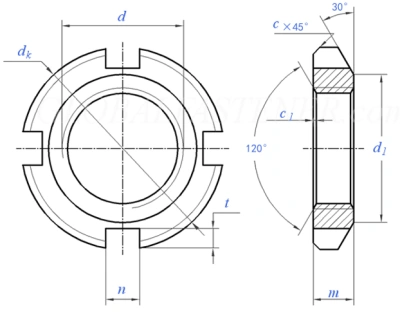

1. Структурне карактеристике округлих матица
Једна страна округле навртке има велику скошену навртку од 30 степени (матица за скошење од 30 степени), која се углавном користи за аксијално причвршћивање осовине.

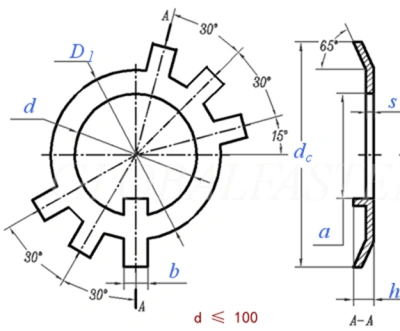

2. Упаривање са подлошкама за закључавање
У пракси, да би се постигло против-олабављења (метода против-навртке), округле навртке се обично користе заједно са сигурносном подлошком (ГБ/Т858 подлошка за закључавање):
Машина за прање има више језичака и угао од 65 степени;
Према стандардима, Д1 димензија подлошке одговара димензији д1 округле матице;
Због тога, велика закошена страна округле матице мора да се упари са сигурносном подлошком.
👉 Другим речима, када се округла навртка и подлошка користе заједно, закошена страна треба да буде окренута према стегнутој компоненти.
3. Када се подлошке за закључавање не користе
Понекад се не примењују подлошке за закључавање. на пример:
Коришћењезакључавање двоструке округле матицеза спречавање-олабављења;
Нема захтева за{0}}олабављење, само затезање једне округле матице.
Да ли је правац инсталације и даље битан у таквим случајевима? Одговор је: да, још увек постоје разматрања.
4. Додатна разматрања за смер инсталације
Толеранција перпендикуларности матице:
ГБ/Т812 стандард специфицира захтеве за управном управном делу за закошену страну, али не и за супротну страну.

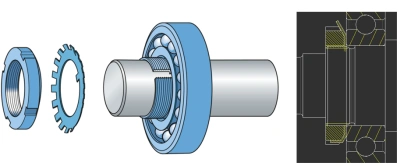

Уградња сигурносне матице лежаја:
У склоповима као што су лежајеви, генерално је пожељно да компонента притиснута на лежај не прелази пречник унутрашњег прстена. У таквим случајевима, постављање закошене стране према стегнутој компоненти је разумније.
Ако склоп нема таквих ограничења, онда правац инсталације није стриктно критичан.(文章来源:иМецханицс机械)
