У време када 5Г комуникација и технологије-ласерског сензора велике снаге цветају, тачност обраде дубоких рупа предформи оптичких влакана од кварцног стакла директно одређује ефикасност преноса оптичког сигнала и животни век опреме. Суочени са индустријским изазовима као што су микро-обрада рупа са односом дубине-према-пречника већим од 30:1 и контрола површине на нивоу микрона{8}}, ограничења традиционалних процеса постају све израженија. Како пробити уска грла кртости материјала, препрека за уклањање струготине и прецизне контроле положаја са више{10} рупа? Следећи случај открива кључни технолошки скок у индустрији специјалних оптичких влакана.
Позадина случаја: Изазови обраде дубоких рупа кварцног стакла

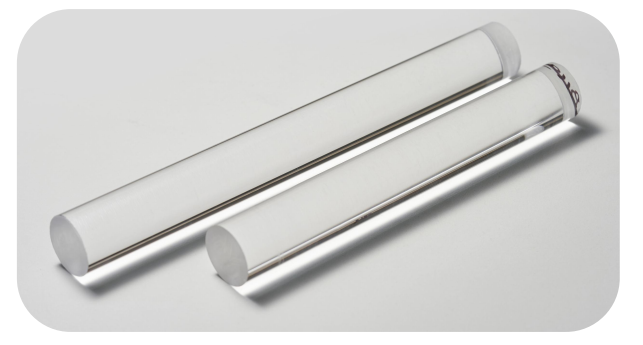

Европски и амерички произвођач специјалних оптичких влакана треба да обради серију предформи од кварцног стакла за основне компоненте преноса сигнала оптичким влакнима. Спецификације производа су цилиндри пречника 30мм и дужине 250мм. Унутра се морају обрадити две пролазне рупе пречника 7,8 мм и дубине 250 мм (однос дубине-према{7}}пречника 32:1). Захтев за храпавост зида рупе је Са<0,8 μм, а грешка паралелизма две рупе мора бити мања од 0,02 мм. Тако велике{14}}дубоке рупе директно утичу на ефикасност и поузданост преноса оптичких влакана, али је традиционална технологија обраде тешко испунити потребе.
Болне тачке у индустрији и потешкоће у обради
Кварц стакло је постало кључни материјал у индустрији специјалних оптичких влакана због своје високе тврдоће и ниског коефицијента топлотног ширења, али се његова обрада дубоких рупа суочава са три главна уска грла:
Дефекти квалитета површине: традиционално бушење узрокује да храпавост зида рупе премашује стандард (Са＞0,8μм) и подложна је микропукотинама;
Недовољна стабилност у обради дубоких рупа: Када однос дубине-према-пречнику пређе 30:1, уклањање струготине је тешко, што доводи до ломљења алата и стопе отпада до 50%;
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0.03мм.
Иновативна решења: ултразвучни процес и динамичко управљање
Као одговор на горенаведене проблеме,{0}}водеће компаније у индустрији користе ултразвучну зелену и ефикасну технологију бушења и глодања, у комбинацији са прецизним системима за обраду:
„Сечење уз помоћ ултразвучне вибрације“: смањите силу сечења кроз високофреквентне вибрације од 20-40кХз, смањите урушавање ивица и оштећење површине и побољшајте конзистентност зида рупе;
„Централно водено хлађење под високим{0}}притиском“: оптимизујте смер протока и притисак расхладне течности (5-8МПа) да бисте обезбедили ефикасност уклањања струготине из дубоких рупа и избегли лом алата;
„Динамичка компензација на више{0}}оси“: подесите брзину помака и путању на основу података праћења у реалном-времену да бисте контролисали грешку термичке деформације унутар ±1μм.

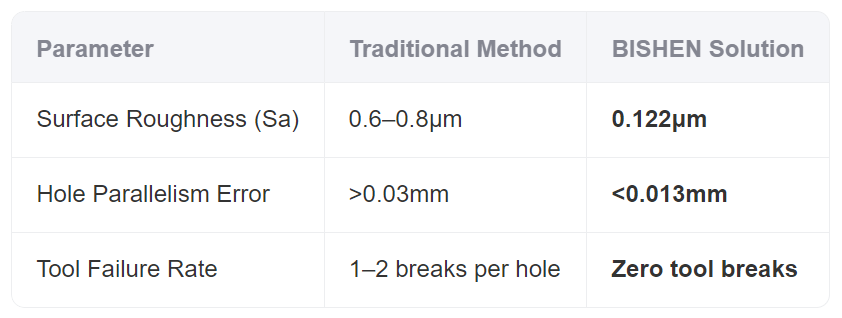

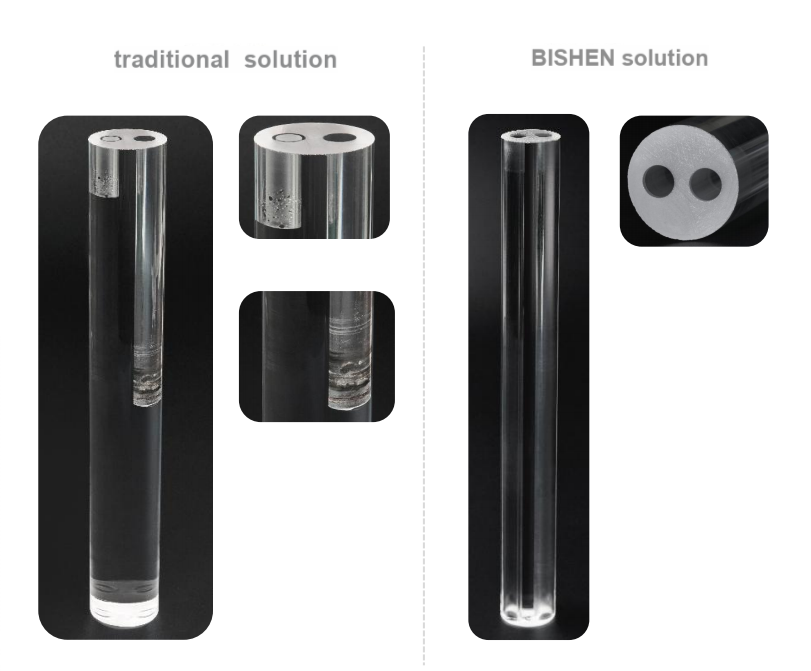

Поређење ефеката обраде
Измерени подаци показују да ће ново решење повећати ефикасност обраде за 200%, смањити јединичну цену за 35%, а квалификована стопа ће скочити са 48% на 97%.
Изгледи примене технологије
У областима високог{0}}раста, као што су 5Г комуникације и ласерско сенсинг, потражња за прецизним деловима од кварцног стакла је порасла у просеку за 12% годишње. Ултразвучна технологија обраде дубоких рупа постаје референтни процес у специјалним оптичким влакнима, амбалажи за полупроводнике и другим индустријама са својом високом прецизношћу, малим оштећењем и јаком стабилношћу.
О БИСХЕН-у
БИСХЕНје водећи светски{0}}провајдер решења за обраду супертврдих материјала, фокусирајући се на истраживање и развој високо{1}}технологије прецизне производње, а његове услуге покривају оптичке-комуникације, ваздухопловство и медицинске уређаје. Ослањајући се на основне технологије као што су ултразвучна обрада и минимално инвазивни нано-ласер, БИСХЕН је обезбедио прилагођена решења купцима у више од 30 земаља, промовишући прецизну производњу ка циљу „нула дефеката“.
Закључак: Прецизна обрада дубоких рупа је кључ за напредак у перформансама компоненти од кварцног стакла. Кроз технолошке иновације и понављање процеса, индустрија испуњава екстремне захтеве најсавременије-технологије за материјале веће ефикасности и ниже цене.
