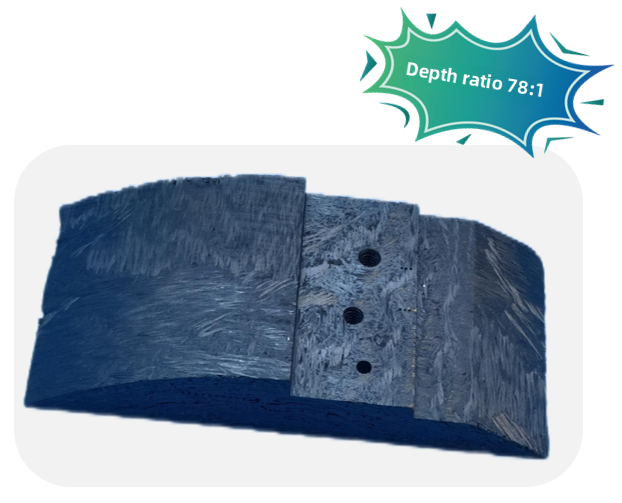

Царбон влакнасти ојачани силиконски композициони материјали (ЦФ / СИЦ) постали су основни материјал са топлих компоненти ваздухопловних мотора због високе отпорности и високе чврстоће. Међутим, компанија за производњу ваздухоплове наишла је на озбиљне изазове приликом обраде компоненти ЦФ / СИЦ сагоревања: Било је потребно да се пречните [{0}}. 2 мм пречника дубоке рупе, м3 навојне рупе и високо прецизну мљевењу радне површине на радном комаду са дебљином од 15,5 мм, а традиционални процес је у потпуности неефикасан.
Производи за прераду
Материјал: Композитни материјали ојачали су ојачани карбонски влакна (ЦФ / СИЦ)
Функције обраде:
1.ɸ 0. 2 мм Обрада дубоке рупе (дубина 15,5 мм)
2.м3 Навојни отвор за рупу
3Хигх-прецизни глодање авиона
Обрада позадине и потешкоћа
А. Позадина прераде
ЦФ / СИЦ композитни материјали се широко користе у коморама за сагоревање ваздухопловних мотора и ракетним млазницама због своје високе температурне отпорности (> 1600 степени) и лаганих карактеристика. Међутим, његова тврдоћа (Роцквелл 90ХРА) и Бреедленес отежава традиционалну технологију за обраду за постизање масовне производње микро рупа и нити.
Б. Потешкоће традиционалних решења за обраду
1. ломљење брзине традиционалних спремних бушилица приликом обраде ɸ 0. 2 мм рупе прелази 90%
2 ЕДМ производи слој за аблације од 50 уМ, узрокујући да компоненте не успеју под високим температурама
3. Свињање коаксијалности М3 навојних рупа је> 0. 03мм, што не може да испуни АС9100Д стандард
БисхеNРешења
Интегрисањем ултразвучне вибрације и технологије супер-тврде алате, пружамо решење за обраду пуне везе:
Ултразвучни зелени и ефикасни прецизни и глодански центар за гравирање и глодање: 20КХз Вибрациони систем вибрације
Прилагођени сет алата за ПЦД:
0. 2 мм Укупна микро-бушилица ПЦД (омјер дужине до пречника 77: 1)
3- Ивице ПЦД Глодалица за глодање (ХЕЛИКС Угаони дизајн оптимизације)
Нано-Едге ПЦД Цуттер Глидање стана
Интелигентна библиотека параметара процеса: Аксијално резање силе Контрола мање или једнака 5н, брзина 30, 000 о / мин
Предности предности
Ултразвучно + ПЦД микро-бушење убрзава прераду без топлоте, храпавости зида рупе РА3.2μм (36% већи од ЕДМ-а)
М3 навојне рупе коаксијалност<0.01mm, 100% passed three-coordinate detection
Живот јединственог алата ПЦД је до 300 рупа, а ефикасност прераде повећана је за 4,2 пута

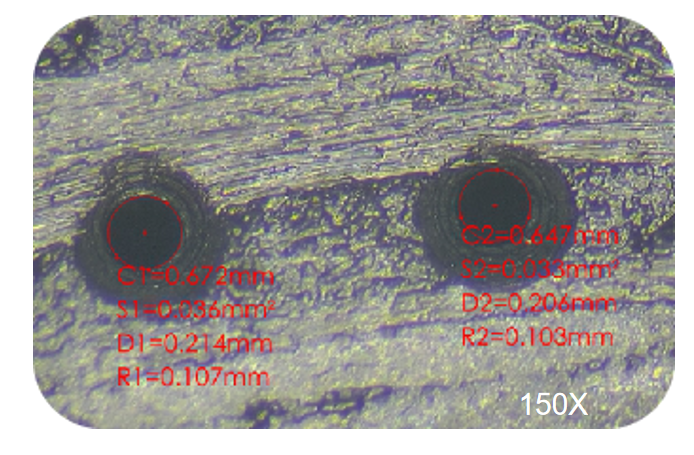

Поређење обраде
Д 0. 2 рупа Увећај слику
О томеБисхен
Бисхен(Бисхен прецизност) је провајдер решења који се фокусира на производњу металних делова високо прецизности. Његових 7.500 квадратних метара интелигентне фабрике опремљен је напреднијим технолошким кластерима као што је ултразвучна обрада помагала. Компанија је била дубоко укључена у поља ваздухоплова, медицинску опрему и роботику, посебно у области прераде микро отвора, као што су композитни материјали у карбонским влакнима и легуре високог температуре. Кроз интегрисани модел услуге "Ултразвучна прецизна обрада + супер-тврдог алата", успешно је подржала масовну производњу структуралних делова ЦФ / СИЦ-а за више врста водовода, а релевантна технологија је проследила АС9001 Аероспаце Цватемент Цомсертифицатион АС9001 Аероспаце Цватемент Цомсертифицатион.
