Позадина случаја: Индустријске болне тачке обраде репа игле за шавове

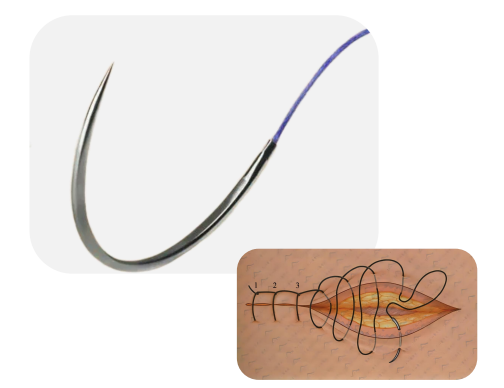

У области медицинске опреме, 420 игле за шавове од нерђајућег челика се широко користе у хируршким операцијама због њихове отпорности на хабање, отпорности на корозију и биолошке сигурности. Међутим, реп треба да се обради слепом рупом пречника 0,2 мм (за урезивање навоја и причвршћивање), а традиционални процес сечења суочава се са три главна изазова:
1.Велико одступање концентричности рупа(утиче на поузданост навоја);
2. Прекомерна храпавост зида рупа (Ra>0,8 μм је подложан заосталим загађивачима);
3.Лов ефикасност обраде(један комад траје до 30 минута).
„Недовољна тачност обраде микро-отвора у медицинским уређајима“ постала је кључно уско грло које ограничава локализацију-игала за шавове високе класе.
БИСХЕНрешења: Ултразвучна прецизна технологија реконструише логику обраде
Као одговор на проблем обраде микро{0}}рупа нерђајућег челика 420 (ХВ580), БИСХЕН решења су предложила „технологију ултразвучног прецизног гравирања и обраде глодања“, која је постигла напредак кроз три иновације:
Високо{0}}смањење отпора ултразвучним вибрацијама високе фреквенције: Ултразвучна амплитуда од 20 кХз смањује силу резања за 65%, избегавајући деформацију материјала и ивице;
Динамичка компензација алата -нивоа микрона: Корекција-у реалном времену одступања алата, грешка концентричности слепих рупа се контролише унутар ±2μм;

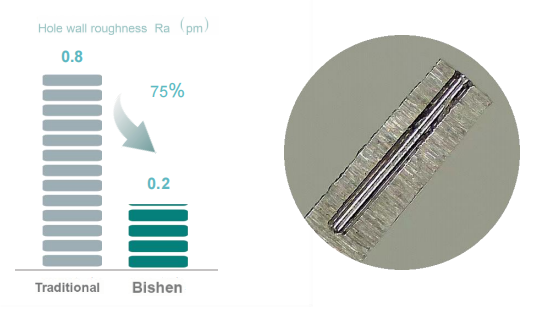

Прилагођена библиотека параметара сечења: Одговарајући тврдим и крхким карактеристикама нерђајућег челика, храпавост површине обраде је стабилна до Ра0,2μм.
Поређење резултата: побољшани су и ефикасност и квалитет
У поређењу са традиционалним процесним решењима, БИСХЕН решења значајно оптимизују ефикасност производње:
Ефикасност је повећана за 60%.:-време обраде једног комада је смањено са 30 минута на 12 минута;
Принос је повећан на 98%.: на зиду рупе нема неравнина или микропукотина, у складу са стандардима за медицинске уређаје ИСО 13485;
Трошкови смањени за 40%.: век трајања алата је продужен за 2 пута, смањујући учесталост застоја и замену алата.
Индустријско проширење: Како технологија омогућава производњу медицинске прецизности?
Ултразвучна технологија БИСХЕН решења је проширена на више поља-вредности-са додатом вредношћу:
Ендоскопске микро цеви од нерђајућег челика (обрада унутрашње рупе од 0,3 мм);
Порозна структура ортопедских имплантата (прецизност отвора ±5μм);
Минимално инвазивно хируршко полирање ивица сечива (Ра<0.1μm mirror effect).
О БИСХЕН-у
БИСХЕН(Бисхен Тецхнологи) је дубоко ангажована у-прецизној обради материјала високе тврдоће већ 15 година, фокусирајући се на обезбеђивање „решења за микро-прераду супертврдих материјала“ за медицинску, полупроводничку и оптичку индустрију.
