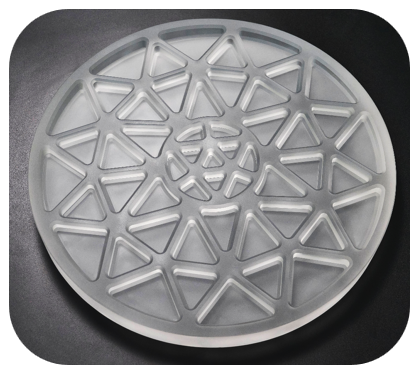

Карактеристике производа за обраду
Материјал:Кварц стакло{0}}високе чистоће (садржај СиО₂ већи или једнак 99,99%)
Процес:Брушење укошене шупљине (пречник 408 мм × дебљина 20,5 мм)
Захтеви за прецизност:Контура мања или једнака 0,02 мм, храпавост Ра мања или једнака 0,8 μм
Индустријски изазови и болне тачке
А. Карактеристике обраде кварцног стакла
Висока крхкост, стопа дефекта урушавања ивица прелази 30%
Обрада конкавне асферичне површине је склона изобличењу контуре
Традиционално брушење точака за брушење је склоно микропукотинама испод површине
Б. Традиционални недостаци решења
Ниска ефикасност:Обрада једног комада траје више од 72 сата
Недостатак прецизности:Флуктуација контуре достиже 0,03 мм
Површинско оштећење:Храпавост се може контролисати само на Ра1.2μм
БИСХЕНРешења: Ултразвучни систем зелене обраде
Опрема:Ултразвучни центар за глодање са пет{0}}осних веза (интегрисана оптичка детекција на мрежи)
Процес:20кХз високо-брушење уз помоћ ултразвука (контрола температуре расхладне течности ±1 степен)
Контрола квалитета:Компензација{0}}у реалном времену за деформацију обраде, 40% побољшање тачности
Измерени напредак у перформансама

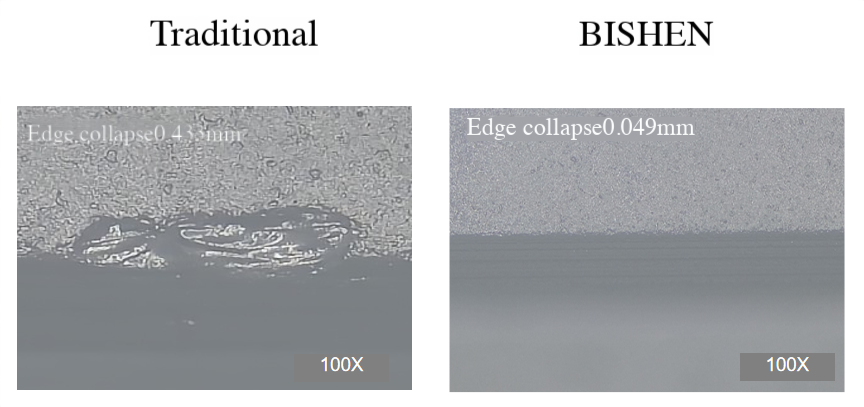

Контрола сажимања ивице:Запремина дефекта је смањена са 0,433 мм на 0,049 мм (смањење од 88,7%)
Квалитет површине:Храпавост Ра0,58μм (27,5% боље од индустријског стандарда)
Тачност контуре:Стабилан до 0,015 мм
