Завртњи су најчешће коришћени причвршћивачи и наилазе на највише кварова. За вијке, да ли знате где је најчешћа локација квара?
Као што је приказано на слици испод, постоје заправо три главне локације: ① Корен првог навоја где се вијак и навртка поклапају, са стопом квара од 65%, ② Прелазна зона између навоја и полиране шипке, са стопом квара од 20%, и ③ Прелаз између главе завртња и шипке завртња, са стопом квара од 15%. Ове три локације су такође највише тачке дистрибуције напрезања завртња.

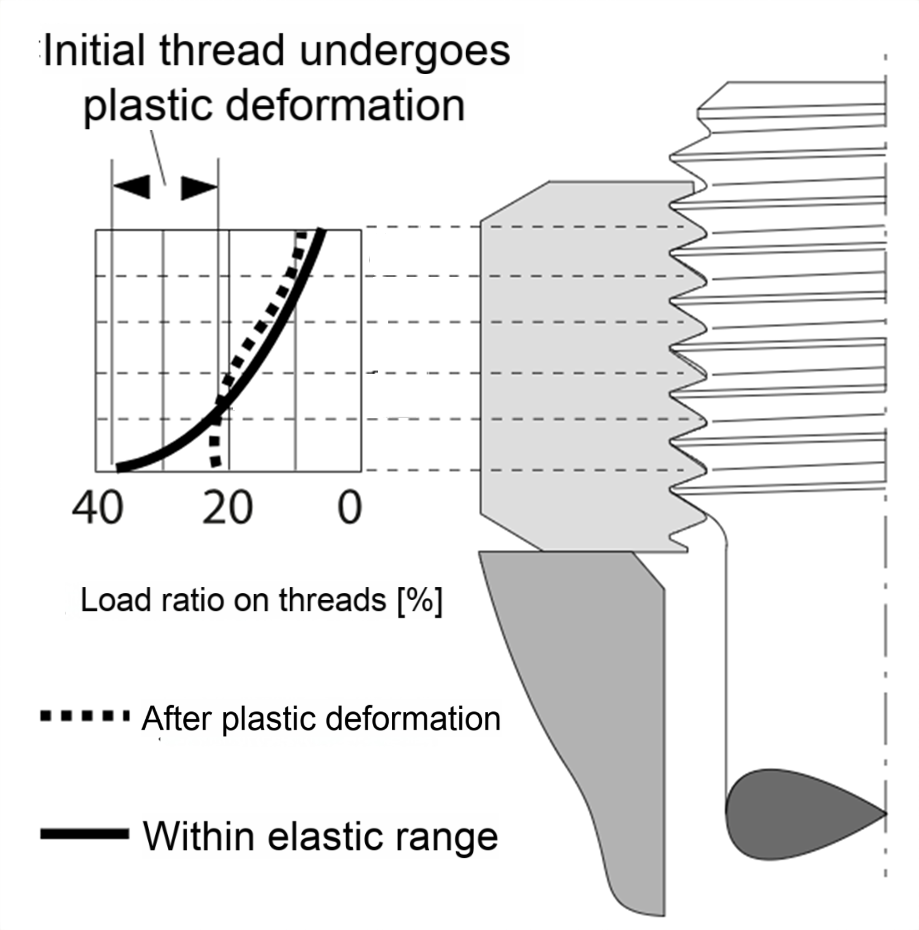

Међу њима, квар прве позиције, односно корена првог навоја где се вијак и навртка поклапају, обично је узрокован неравномерном расподелом оптерећења навоја, а први круг навоја носи највеће оптерећење (накнадни кругови се смањују), као што је приказано на слици испод. Фактор концентрације напона овде може да достигне 2-8, и лако је покренути пукотине и проширити се, посебно под наизменичним оптерећењима, већа је вероватноћа да ће доћи до лома услед замора.
Друга позиција, квар прелазне зоне између навоја и полираног штапа је углавном узрокован концентрацијом напона узрокованом геометријском мутацијом. Ако прелазна зона има слабу храпавост, дефекте обраде или материјалне недостатке, чврстоћа на замор ће се додатно смањити.
Трећа позиција, прелаз између главе завртња и завртња, обично је узрокована концентрацијом напрезања због малог радијуса прелазног угла главе и завртња (обично захтева Р веће од или једнако 0,15д, д је пречник завртња) или дефектима у процесу обраде (као што је прекид линије протока хладног врха). Штавише, ово место је подложно комбинованом напрезању савијања и истезања, а такође је склоније ломовима.(来源:иМецханицс机械)
